Ống khói 1 và 2 - Nhà máy đường Phụng Hiệp

THÔNG SỐ KỸ THUẬT

1. a) Hệ thống quan trắc nồng độ các chất vô cơ trong khí thải, phân tích các chỉ tiêu CO, O2, SO₂, NO_x.

         Hệ thống được thiết kế dùng chung máy phân tích khí thải cho 2 ống khói, mỗi ống khói được lắp một hệ thống đầu lấy mẫu độc lập và nối chung tới 01 máy phân tích. Hệ thống gồm máy phân tích khí thải ống khói, 02 đầu lấy mẫu khí thải ống khói, 02 hệ thống ống dẫn mẫu tới máy phân tích, 01 bộ các bình khí chuẩn và ống dẫn khí. Máy phân tích khí thải ống khói được đặt tại chân ống khói, trong nhà trạm. Khoảng cách từ điểm lấy mẫu tới vị trí nhà trạm không vượt quá 30 mét.

         Dải đo của máy phân tích hoàn toàn đáp ứng các quy định của Bộ TN và MT, phù hợp với đặc điểm khí thải ống khói của nhà máy.

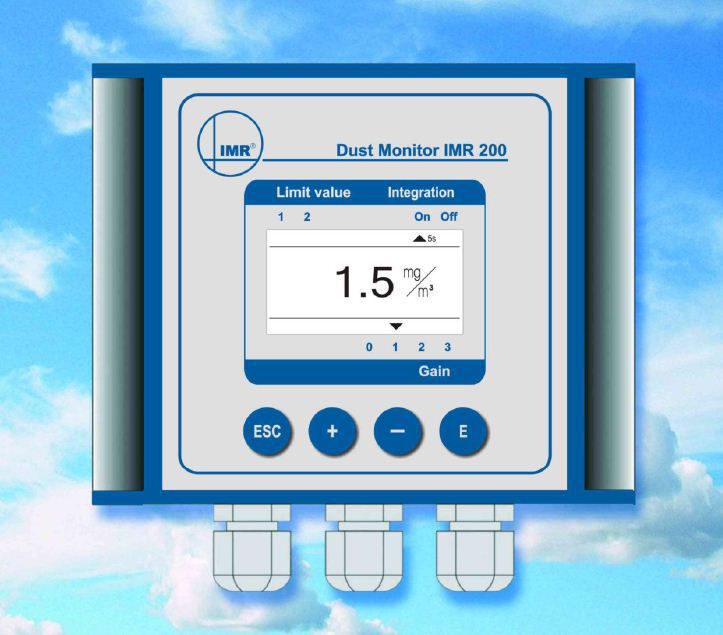

1. b) Hệ thống quan trắc bụi ống khói lắp trực tiếp trên ống khói.

         Mỗi máy phân tích bụi được lắp ở độ cao phù hợp trên từng ống khói quan trắc lượng bụi phát thải ra môi trường.

         Dải đo của máy toàn đáp ứng các quy định của Bộ TN và MT, phù hợp với đặc điểm khí thải ống khói của nhà máy.

1. c) Hệ thống quan trắc lưu lượng và nhiệt độ khí thải ống khói lắp trực tiếp trên ống khói.

         Mỗi máy quan trắc lưu lượng và nhiệt độ được lắp ở độ cao phù hợp trên từng ống khói quan trắc nhiệt độ và lưu lượng khí thải.

         Dải đo của máy toàn đáp ứng các quy định của Bộ TN và MT, phù hợp với đặc điểm khí thải ống khói của nhà máy.

1. d) Hệ thống thu nhận dữ liệu quan trắc tại trạm (Data logger thu nhận số liệu quan trắc)

         Dữ liệu quan trắc từ máy phân tích khí thải ống khói, hệ thống quan trắc bụi và hệ thống quan trắc lưu lượng được truyền tới Data logger đặt trong nhà trạm. Data logger lưu lại toàn bộ giá trị đo từ các máy đo và truyền đồng thời về máy tính thu nhận dữ liệu tại phòng điều khiển của Nhà máy (LAN) và thông qua đường truyền GPRS mạng di động truyền dữ liệu về Sở TN và MT tỉnh phục vụ mục đích giám sát thường xuyên hệ thống. Data logger có bộ nhớ trong lưu trữ liên tục số liệu quan trắc, ít nhất 30 ngày số liệu gần nhất. Số liệu từ trạm quan trắc tự động liên tục được truyền trực tuyến về Sở TNMT liên tục ngay sau khi kết quả quan trắc được hệ thống trả ra, theo thời gian thực và liên tục 24/24 giờ hoặc theo khoảng thời gian thiết lập từ 2 phút/lần truyền tới 24 giờ/lần truyền hoặc dài hơn tùy theo yêu cầu. Trong khoảng thời gian nhà máy ngừng vận hành (theo mùa vụ đặc thù ngành mía đường), để đảm bảo dữ liệu vẫn truyền về sở theo yêu cầu, tần suất truyền dữ liệu có thể thiết lập giảm tới mức tối thiểu, trung bình 24 giờ/lần truyền.

         Vị trí lắp đầu lấy mẫu khí thải, hệ thống quan trắc bụi ống khói và hệ thống quan trắc lưu lượng ống khói được thiết kế đảm bảo chiều cao lấy mẫu theo tiêu chuẩn quy định (Tiêu chuẩn lấy mẫu khí thải công nghiệp theo Thông tư số 40/2015/TT-BTNMT của Bộ Tài nguyên và Môi trường và Method 1 - Sample and Velocity Traverses for Stationary Sources, US EPA).

         Các thiết bị quan trắc khí thải, bụi, lưu lượng và nhiệt độ được kiểm định/hiệu chuẩn bởi cơ quan đo lường có thẩm quyền (Quatest hoặc Viện đo lường…), tuân theo chỉ dẫn Công văn số 3031/BTNMT-TCMT ngày 26 tháng 7 năm 2016 của Bộ TN và MT về việc hướng dẫn thực hiện hoạt động kiểm định, hiệu chuẩn thiết bị đo của trạm quan trắc tự động, liên tục.

            Nhà trạm được xây dưới chân ống khói cách vị trí mỗi ống khói là 5 mét và chiều dài của ống thu mẫu các điểm lấy mẫu khoảng 15 mét. Nhà trạm được xây gạch đổ mái bê tông hoặc đặt nhà lắp ghép bằng tấm panel cách nhiệt, lắp điều hòa đảm bảo nhiệt độ trong nhà trạm ổn định 25-30 ^oC và độ ẩm <70%, phù hợp cho máy phân tích hoạt động (nhà trạm chưa bao gồm trong báo giá)

Nguyên lý hoạt động

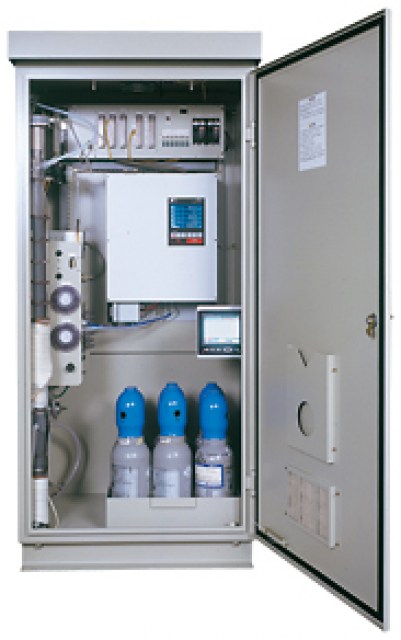

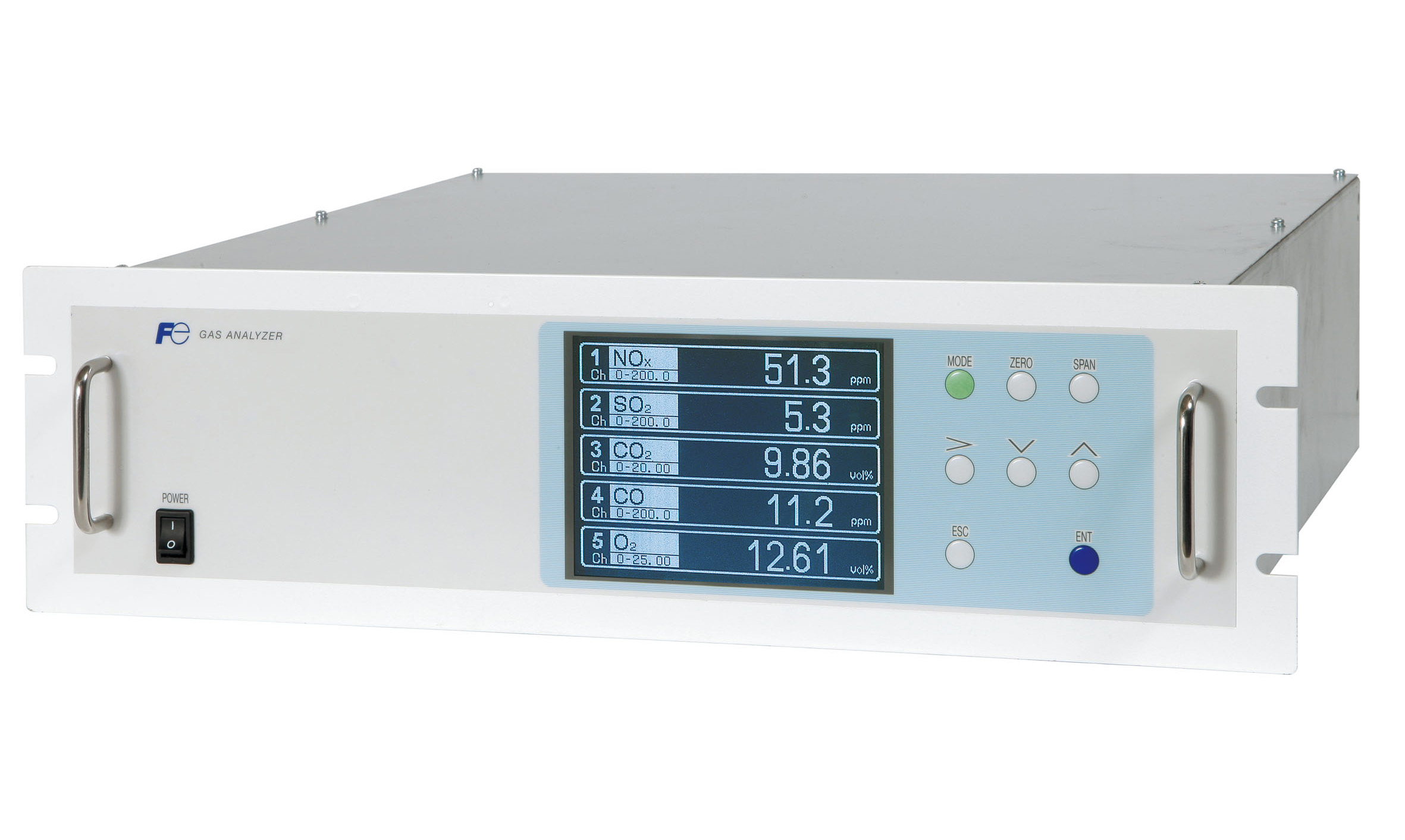

         Máy phân tích nồng độ các chất vô cơ trong khí thải sử dụng công nghệ cảm biến đo quang NDIR phân tích các chỉ tiêu CO, SO₂, NO_x và cảm biến đo O2.

         Bình khí chuẩn cung cấp kèm dùng để hiệu chuẩn tự động máy phân tích theo thời gian định kỳ được thiết lập nhằm đảm bảo hệ thống hoạt động phân tích chính xác nhất.

         Mẫu khí được hút từ 2 ống khói đi qua van điện từ đóng mở lần lượt để vào máy phân tích. Hệ thống sẽ tự động phân biết dữ liệu đo của từng ống khói.

         Dải đo:

         + CO: 0-50 ppm hoặc 1000 ppm

         + O2: 0-10% hoặc 0-25% thể tích

         + SO2: 0-50 ppm hoặc 500 ppm

         + NOx: 0-50 ppm hoặc 1000 ppm

       Độ lặp: +/-0.5% toàn dải

         Độ trôi zero: +/-1% toàn dải

         Độ trôi điểm span: Tối đa +/-2% toàn dải/tuần

         Độ tuyến tính: Tối đa +/-1% toàn dải

         Vận tốc dòng khí lấy mẫu: ~2L./phút

         Nguồn cấp: 230V, 50Hz

         Điều kiện khí thải đo:

         + Nhiệt độ 60 – 800 ^oC

         + Bụi tổng

         + Áp suất: +/-3kPa
