THÔNG SỐ KỸ THUẬT

1.2. Các thiết bị đo chất lượng nước

1.2.1. Cảm biến đo pH và nhiệt độ

- Cảm biến đo pH có vỏ bảo vệ bằng thép không gỉ cho thời gian sử dụng lâu dài trong môi trường.

- Sử dụng các công nghệ tiên tiến như: xử lý tín hiệu kỹ thuật số, tích hợp bộ tiền khuếch đại tín hiệu điện cực, có khả năng kiểm soát chức năng cảm biến, có bộ nhớ lưu giá trị hiệu chuẩn (cho phép hiệu chuẩn trong phòng thí nghiệm), tích hợp cảm biến đo nhiệt độ và tự động bù nhiệt,…


- Điện cực pH: loại điện cực tổ hợp (combination electrode), màng lỗ kép (double pinhole) cho các ưu điểm:

+ Độ trôi thấp

+ Mức độ dao động dữ liệu thấp

+ Thời gian sử dụng lâu dài

- Dải đo: 2 – 12 pH

- Cáp kết nối cảm biến với bộ lưu dữ liệu.

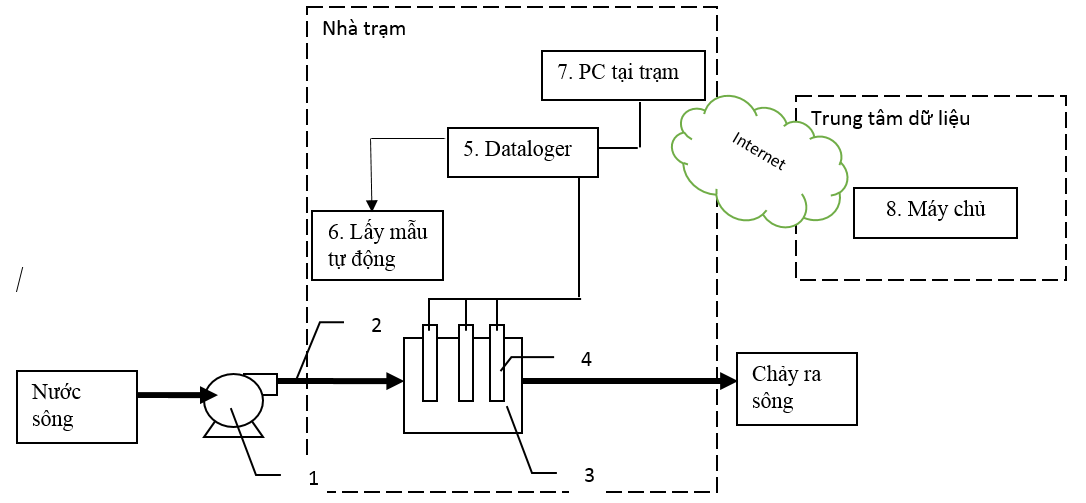

Cảm biến đo pH được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về thiết bị lưu trữ dữ liệu tại trạm.

1.2.2. Cảm biến đo Tổng rắn lơ lửng (TSS)

Nguyên lý đo: tán xạ ánh sáng

Dải đo: 0,003 ... 1000 g/l hoặc 0,0003 … 100 %

Cửa sổ đo: sapphire glass chống xước, đảm bảo độ chính xác của phép đo. Sử dụng các công nghệ tiên tiến như: xử lý tín hiệu kỹ thuật số, tích hợp hệ thống làm sạch tự động bằng sóng siêu âm giữ cửa sổ cảm biến luôn sạch, ngăn ngừa sự tích tụ của chất bẩn và giảm thiểu tần suất làm sạch thủ công. Có khả năng kiểm tra cảm biến phát hiện nhiễm bẩn tại cửa sổ đo hoặc lỗi hệ thống làm sạch siêu âm. Thân cảm biến bằng thép không gỉ. Cấp bảo vệ IP68 Cáp kết nối cảm biến với bộ lưu dữ liệu. Cảm biến được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về datalogger tại trạm.

1.2.3. Cảm biến đo Oxy hòa tan (DO)

- Nguyên lý đo: Quang học (luminescence) - Dải đo:         0 - 20 mg/l                         0 - 200 % - Sử dụng các công nghệ tiên tiến

+ Công nghệ nắp thông minh: Mỗi đầu đo đều được hiệu chuẩn, dữ liệu hiệu chuẩn được lưu tại chip trên nắp đầu đo. Khi thay đổi nắp, đầu đo sẽ tự động nhận nắp và dữ liệu hiệu chuẩn mới.

+ Công nghệ ánh sáng xanh (GLT): Việc dùng ánh sáng xanh năng lượng thấp để kích thích phản ứng huỳnh quang giúp hạn chế phai màu thuốc nhuộm huỳnh quang trên nắp cảm biến nhờ đó kéo dài tuổi thọ sử dụng của màng.

+ Công nghệ nắp nghiêng 45^o: Nắp cảm biến được thiết kế với góc nghiêng 45^o, giúp giảm thiểu các bóng khí tích tụ ngay trên nắp, hạn chế sai số của phép đo

+ Tự động bù độ trôi nhờ kênh tham chiếu thiết kế giống hệt kênh đo

• Thân cảm biến bằng thép không gỉ. Cấp bảo vệ IP68
• Cáp kết nối cảm biến với bộ lưu dữ liệu.

Cảm biến được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về thiết bị lưu trữ dữ liệu tại trạm.

1.2.4. Cảm biến đo Ammoni và Nitrate (NH₄⁺ & NO₃^-)

Nguyên lý đo: Sử dụng điện cực chọn lọc Ion (ISE)

Dải đo: NH4-N: 1 ... 1000 mg/l hoặc 0,1 ... 100 mg/l

            NH4+: 1 ... 1290 mg/l hoặc 0,1 ... 129,0 mg/l

Dải đo: NO3-N: 1…1000 mg/l hoặc 0,1…100 mg/l

            NO3-: 5…4500 mg/l hoặc 0,5 … 450,0 mg/l

Có thể tích hợp điện cực đo K+ hoặc Cl- để bù trừ tác động gây nhiễu đến kết quả đo NH4+ hoặc NO3-

Tích hợp sensor đo nhiệt độ để bù nhiệt

Thân cảm biến bằng thép không gỉ, nắp bảo vệ POM. cấp bảo vệ IP68.

Cảm biến được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về datalogger tại trạm.

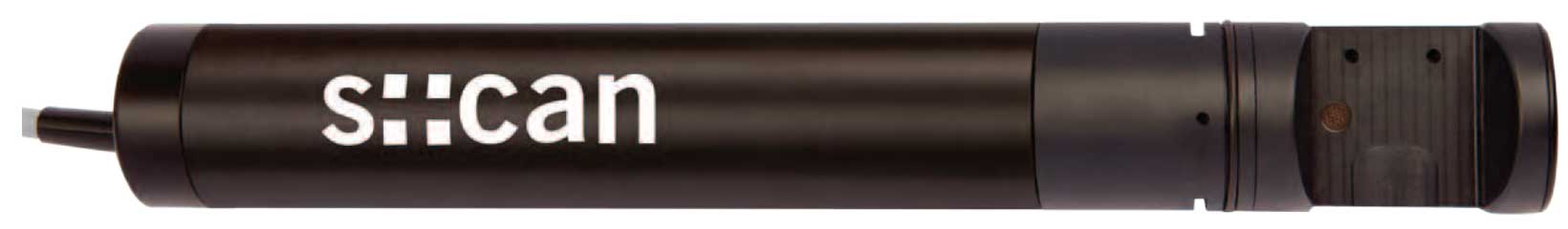

1.2.5. Cảm biến đo COD, BOD, TOC

- Nguyên lý đo: quang học, Hấp thụ quang phổ tử ngoại – khả kiến (UV-Vis) bước sóng 200 - 720 nm

- Chỉ tiêu đo: đo đồng thời các chỉ tiêu COD, BOD, TOC

Dải đo:           COD: 0 – 800 mg/L

                        BOD: 0 – 500 mg/L

                        TOC: 0 – 500 mg/L

- Cấu tạo bằng các vật liệu bền khi sử dụng lâu dài trong môi trường: + Thân cảm biến bằng Titanium, PEEK bền ngay cả trong môi trường nhiễm mặn, có chất ăn mòn + Cửa sổ đo bằng sapphire glass chống xước đảm bảo độ chính xác phép đo -           Sử dụng các công nghệ tiên tiến: xử lý tín hiệu kỹ thuật số, tích hợp hệ thống tự làm sạch cửa sổ đo bằng sóng siêu âm, không cần dùng các phụ kiện làm sạch cơ học, nhờ đó giảm thiểu hao mòn và chi phí bảo trì. -           Cấp bảo vệ IP68 -           Cáp kết nối cảm biến với bộ lưu dữ liệu. -           Cảm biến được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về thiết bị lưu trữ dữ liệu tại trạm.

1.3. Thiết bị lưu dữ liệu và hiển thị tại trạm

Quản lý, hiển thị các thông số đo, khả năng mở rộng hệ thống

Có thể kết nối và quản lý tới 20 đầu đo: Đây là khả năng mở rộng các thông số đo của hệ thống. Khi cần có thể kết nối thêm các đầu đo mới mà không ảnh hưởng tới khả năng quản lý của hệ thống.

Trên màn hình hiển thị có thể đặt để xem 1; 4; 8 thông số cùng lúc:

+ Nếu xem 1 thông số thì màn hình hiện tối thiểu các thông tin sau: dải đo, giá trị đo hiện tại, và giá trị phụ (nếu có).

+ Ở chế độ xem 4 hoặc 8 thông số cùng lúc, thì mỗi thông số hiện thị giá trị đo hiện tại và giá trị phụ (nếu có).

Có thể di chuyển lên hoặc xuống để xem các thông số còn lại.

Cho phép xem dữ liệu đo theo ngày, tuần, tháng dưới dạng đồ thị hoặc dưới dạng danh sách liệt kê.

Có thể cài đặt hiển thị hoặc không hiển thị thông số đo mà không cần phải tháo đầu đo.

Chức năng lưu trữ dữ liệu đo

Lưu dữ liệu theo thời gian thực với tần suất có thể cài đặt từ 1 phút đến 60 phút. Thời gian của hệ thống có thể cài đặt được.

Bộ nhớ lưu trên 525500 bộ dữ liệu

Chức năng cổng USB Cho phép kết nối bộ điều khiển với máy tính thông qua cổng USB Giao diện USB cho phép kết nối với thiết bị lưu trữ di động USB để sao lưu dữ liệu đo hoặc sao lưu thiết lập cấu hình thiết bị; cài đặt lại cấu hình hệ thống từ USB Phần mềm hệ thống có thể được cập nhật qua USB Tích hợp chống sét lan truyền: Theo EN 61326 Chức năng bảo mật hệ thống Cho phép thiết lập mật khẩu để bảo mật hệ thống và kiểm soát truy cập ở các cấp độ người dùng khác nhau. Mỗi cấp độ người dùng có thể thiết lập mật khẩu riêng.

Chức năng bảo mật hệ thống được phân thành tối thiểu 3 cấp độ người dùng sau:

Mức 1: cho phép xem: với mức truy cập này chỉ có thể xem được các thông số hiển thị trên màn hình, xem các giá trị lưu trong bộ nhớ, sao lưu dữ liệu.

Mức 2: Bảo dưỡng: Với mức truy cập này người sử dụng có xem các giá trị đo, sao lưu dữ liệu, hiệu chuẩn các đầu đo

Mức 3: Quản lý hệ thống: Người sử dụng có toàn quyền để sử dụng các chức năng của hệ thống: xem giá trị đo, sao lưu dữ liệu, thiết lập lại cấu hình, hiệu chuẩn, phân quyền người dùng, thay đổi cài đặt hệ thống.

Người dùng có thể lưu trữ mật khẩu trong USB để sử dụng như một khóa điện tử vào hệ thống

Hệ thống có khả năng tự động khoá và đăng xuất người dùng nếu sau 10 phút không có tác động lên phím bấm.

Chức năng lưu các cảnh báo hệ thống

Thiết bị có khả năng kiểm soát liên tục trạng thái của hệ thống để phát hiện lỗi hoặc những thay đổi trong hệ thống và thông báo trên màn hình hiển thị dưới dạng biểu tượng nhấp nháy. Số lượng thông báo có thể được lưu trữ: 1000

Chức năng cảnh báo khi có thông số vượt ngưỡng

Có thể cài đặt cảnh báo vượt ngưỡng cho các thông số đo từ cảm biến.

Chức năng điều khiển làm sạch đầu đo tự động

Có khả năng điều khiển hệ thống làm sạch cho đầu đo tự động bằng sóng siêu âm hoặc khí nén. Làm sạch bằng sóng siêu âm được tích hợp sẵn trong đầu đo COD/BOD/TOC, độ đục

Việc làm sạch tự động sẽ đem lại các kết quả đo chính xác, ổn định và giảm chu kỳ bảo dưỡng các đầu đo.

Kết nối với thiết bị bên ngoài

Chức năng input 0/4-20mA: Hệ thống tiếp nhận tín hiệu vào dạng tín hiệu tương tự và được quản lý như một thông số của hệ thống. Có thể cài đặt tên thông số, dải đo, đơn vị.

Chức năng output 0/4-20mA: Hệ thống cấp các tín hiệu ra dạng tương tự cho từng thông số của hệ thống. Có thể cài đặt dải đo

Cấp độ bảo vệ: IP66 hoặc tương đương

Nguồn: 100 – 240 VAC
